تسلط بر دقت ، فناوری و کاربردهای فرآیندهای سنگ زنی مدرن CNC برای تعالی تولید صنعتی.
±0.1μm
دقت معمولی
98%
استفاده مادی
50+
انواع مواد
20,000+
قابلیت RPM
مقدمه ای برای سنگ زنی CNC
درک اصول این فرآیند ماشینکاری دقیق که باعث ایجاد انقلابی شده است
سنگ زنی CNC چیست؟
CNC Grinding یک فرآیند دقیق ماشینکاری است که از کنترل عددی رایانه (CNC) برای کار و کنترل دستگاه های سنگ زنی استفاده می کند. این فناوری پیشرفته امکان حذف مواد بسیار دقیق توسط سایش را با استفاده از چرخ سنگ زنی چرخان فراهم می کند. بر خلاف سنگ زنی دستی ، سنگ زنی نتایج مداوم ، هندسه های پیچیده و سطح برتر سطح را ارائه می دهد که در تولید مدرن ضروری است.
اصطلاح "CNC" مخفف کنترل عددی رایانه است ، به این معنی که عملیات سنگ زنی توسط نرم افزار رایانه ای از پیش برنامه ریزی شده کنترل می شود ، نه اینکه به صورت دستی عمل کنند. این اتوماسیون باعث می شود سنگ زنی بسیار کارآمد و تکرار شونده باشد ، حتی برای قطعات پیچیده که نیاز به تحمل محکم دارند.
در سنگ زنی CNC ، چرخ سنگ زنی به عنوان ابزار برش عمل می کند و تراشه های کوچکی از مواد را از قطعه کار خارج می کند. ذرات ساینده روی سطح چرخ عمل برش را انجام می دهند و این فرآیند را برای دستیابی به دقت و سطح ریز و ریز به پایان می رساند. سنگ زنی CNC را می توان برای طیف گسترده ای از مواد از جمله فلزات ، سرامیک ، پلاستیک و کامپوزیت ها استفاده کرد.
توسعه تاریخی
تکامل سنگ زنی CNC پیشرفت هایی را در فناوری رایانه و فرآیندهای تولید موازی کرده است. در حالی که سنگ زنی دستی قرن ها است ، اولین دستگاه های کنترل عددی (NC) در دهه های 1940 و 1950 پدیدار شد ، که توسط جان T. پارسونز و فرانک ال استولن با همکاری موسسه فناوری ماساچوست (MIT) ساخته شده است.
این دستگاه های اولیه NC زمینه های سیستم های مدرن CNC را فراهم کردند. انتقال از NC به CNC در دهه 1970 با معرفی ریزپردازنده ها رخ داد ، که امکان برنامه نویسی پیچیده تر و انعطاف پذیری بیشتر را فراهم می آورد. تا دهه 1980 ، دستگاه های سنگ زنی در محیط های تولید دقیق رایج شده بودند.
سیستم های سنگ زنی CNC امروزی ویژگی های پیشرفته ای مانند کنترل تطبیقی ، دوک نخ ریسی با سرعت بالا ، سنسورهای پیشرفته و ادغام با نرم افزار طراحی به کمک رایانه (CAD) و تولید رایانه (CAM) را شامل می شود و باعث می شود یک فناوری ضروری در صنایعی که به اجزای با کیفیت بالا نیاز دارند.
عمل سنگ زنی
CNC Grinding از ذرات ساینده برای از بین بردن مواد با دقت شدید استفاده می کند و باعث ایجاد سطح صاف و تحمل محکم می شود.
مزایای اصلی سنگ زنی CNC
دقت برتر (تا 0.1 میکرومتر))
کیفیت عالی سطح عالی
تکرارپذیری و قوام بالا
توانایی ماشین آلات هندسه های پیچیده
خطای انسانی را در مقایسه با سنگ زنی دستی کاهش داد
چگونه سنگ زنی CNC کار می کند
سنگ زنی CNC بر اساس اصل سایش عمل می کند ، جایی که ذرات سخت و تیز تراشه های کوچک را از سطح یک قطعه کار خارج می کنند. این فرآیند با یک مدل CAD از قسمت مورد نظر آغاز می شود ، که به یک برنامه CAM حاوی دستورالعمل های خاص برای دستگاه سنگ زنی تبدیل می شود.
این برنامه حرکت چرخ سنگ زنی را نسبت به قطعه کار در امتداد چندین محور (به طور معمول 3 تا 6 محور) راهنمایی می کند ، و کنترل پارامترهایی مانند سرعت خوراک ، سرعت چرخ ، عمق برش و کاربرد خنک کننده را کنترل می کند. چرخ سنگ زنی ، متشکل از دانه های ساینده که به هم پیوند خورده اند ، با سرعت بالایی بین 3000 تا 20،000 دور در دقیقه به برنامه می چرخند.
همانطور که چرخ با قطعه کار ارتباط برقرار می کند ، ذرات ساینده به مواد برش داده می شوند و تراشه های کوچک را از بین می برند. خنک کننده به طور مداوم برای کاهش گرما ، از بین بردن زباله ها و روغن کاری عمل برش اعمال می شود. این امر به جلوگیری از آسیب حرارتی به قطعه کار و چرخ سنگ زنی ، اطمینان از ثبات بعدی و افزایش عمر چرخ کمک می کند.
انواع سنگ زنی CNC
مروری جامع از تکنیک های مختلف سنگ زنی CNC و کاربردهای خاص آنها
سنگ زنی CNC استوانه ای
سنگ زنی CNC استوانه ای برای تولید سطوح استوانه ای یا مخروطی استفاده می شود. قطعه کار در اطراف محور آن می چرخد در حالی که چرخ سنگ زنی مواد را از بین می برد و قطرهای بیرونی دقیقی را ایجاد می کند. این نوع سنگ زنی معمولاً برای شفت ها ، میله ها و اجزای استوانه ای استفاده می شود.
تغییرات کلیدی:
• سنگ زنی استوانه ای خارجی
• سنگ زنی استوانه ای داخلی
• سنگ زنی استوانه ای جهانی
• سنگ زنی استوانه ای بی مرکز

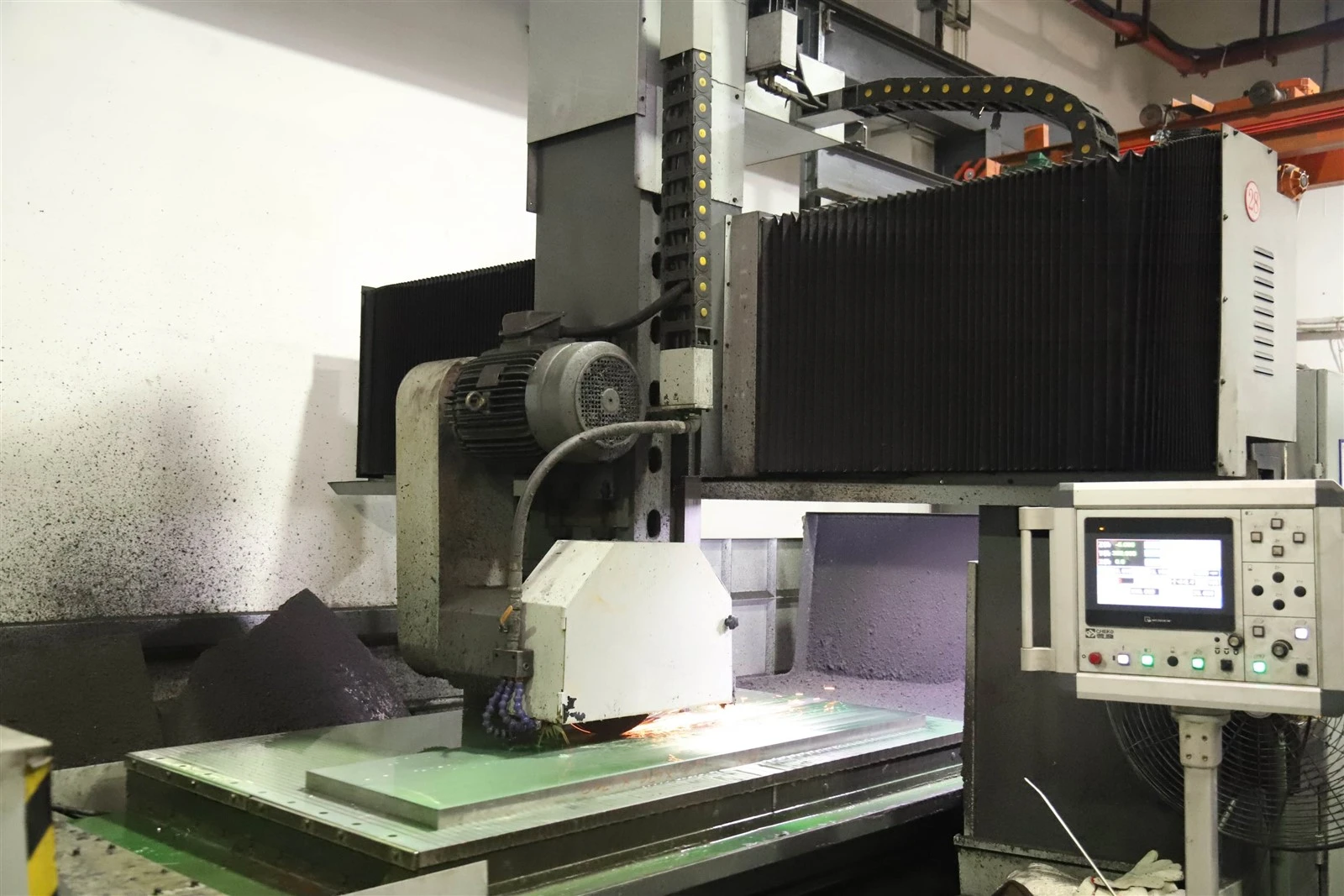

سنگ زنی CNC سطحی
سنگ زنی سطح CNC برای تولید سطوح صاف و صاف در قسمت های کاری طراحی شده است. چرخ سنگ زنی در محور افقی می چرخد در حالی که قطعه کار در زیر آن حرکت می کند ، یا متقابل یا چرخشی. این روش سنگ زنی همه کاره می تواند صافی دقیق و سطح سطح را ایجاد کند.
تغییرات کلیدی:
• سنگ زنی سطح اسپیندل افقی
• سنگ زنی سطح دوقلوی عمودی
• سنگ زنی سطح خوراک خزش
• سنگ زنی سطح دوار
سنگ زنی ابزار و برش CNC
سنگ زنی ابزار و برش CNC در ساخت و بازپرداخت ابزارهای برش مانند آسیاب های انتهایی ، مته ها و ریمرها تخصص دارد. این شکل دقیق از سنگ زنی ، هندسه های ابزار پیچیده ای را با لبه های برش دقیق و زوایای امدادی برای عملکرد بهینه ایجاد می کند.
برنامه های مشترک:
• تولید و تیز کردن آسیاب را پایان دهید
• تولید و بازپرداخت بیت مته دریل
• تیز کردن برش دنده
• ایجاد ابزار خاص فرم
سنگ زنی CNC بدون مرکز
سنگ زنی CNC بدون مرکز فرایندی است که در آن قطعه کار توسط یک تیغه استراحت پشتیبانی می شود و نه اینکه بین مراکز برگزار شود. این ماده بین چرخ سنگ زنی چرخان و یک چرخ تنظیم کننده تغذیه می شود که چرخش و سرعت خوراک را کنترل می کند. این روش سنگ زنی کارآمد برای تولید با حجم بالا ایده آل است.
مزایای اصلی:
• نرخ بالای تولید
• دقت ابعادی مداوم
• کاهش زمان تنظیم
• توانایی خرد کردن قطعه های طولانی و نازک
چرخ دنده CNC
Gear CNC Grinding یک فرآیند تخصصی برای اتمام دندان های دنده به ابعاد دقیق و اتمام سطح است. این نوع سنگ زنی باعث بهبود دقت دنده ، کاهش نویز می شود و با ایجاد پروفایل های دقیق دندان ، زاویه های سرب و قطر زمین ، عمر خدمات را افزایش می دهد.
تکنیک های متداول:
• سنگ زنی را تشکیل دهید
• تولید سنگ زنی
• سنگ زنی پروفایل
• افتخار برای اتمام دنده
سنگ زنی جیگ CNC
از سنگ زنی JIG CNC برای ایجاد سوراخ ها ، شکاف ها و کانتورها با دقت بالا استفاده می شود. این فرآیند تخصصی سنگ زنی از چرخ های سنگ زنی با قطر کوچک برای تولید اشکال و ویژگی های پیچیده ای با تحمل های محکم ، که اغلب برای ابزار ، مردن و وسایل دقیق استفاده می شود ، استفاده می کند.
قابلیت های کلیدی:
• قطر سوراخ از 0.1 میلی متر تا 100 میلی متر+
• دقت موقعیت تا 0.001 میلی متر پوند
• تولید پیچیده کانتور
• کنترل عمق دقیق
انتخاب فرآیند سنگ زنی CNC مناسب
انتخاب روش سنگ زنی مناسب به چندین عامل از جمله هندسه قطعه کار ، مواد ، تحمل های مورد نیاز ، سطح سطح و حجم تولید بستگی دارد. در جدول زیر راهنمایی هایی برای انتخاب فرآیند سنگ زنی مناسب برای برنامه های خاص ارائه شده است:
| نوع سنگ زنی | بهترین برای | تحمل های معمولی | سطح سطح (RA) |
|---|---|---|---|
| استوانه ای | شفت ، میله ، قطعات استوانه ای | 0.001 میلی متر پوند | 0.02-0.8μm |
| سطح | سطوح مسطح ، صفحات | 0.002 میلی متر | 0.04-1.6μm |
| ابزار و برش | ابزارهای برش ، آسیاب های انتهایی ، مته ها | 0.0005 میلی متر | 0.02-0.4μm |
| بی مرکز | قطعات استوانه ای با حجم بالا | 0.0015 میلی متر پوند | 0.04-0.8μm |
| دنده | دندانهای دنده ای ، اسپلین | 0.0005 میلی متر | 0.02-0.4μm |
| جنجال | سوراخ ها ، کانتورها ، شکل های پیچیده | 0.0002 میلی متر | 0.04-0.8μm |
روند سنگ زنی CNC
تفکیک دقیق مراحل درگیر در سنگ زنی CNC از طراحی تا قسمت تمام شده
طراحی و مهندسی
فرآیند سنگ زنی CNC با طراحی قسمت با استفاده از نرم افزار CAD آغاز می شود. مهندسان ابعاد ، تحمل ها ، الزامات سطح سطح و مشخصات مواد را مشخص می کنند. این داده های طراحی پایه و اساس برنامه نویسی دستگاه سنگ زنی را تشکیل می دهد.
انتخاب مواد در این مرحله بسیار مهم است ، زیرا مواد مختلف (فولاد ، آلومینیوم ، سرامیک و غیره) برای دستیابی به نتایج بهینه به پارامترهای خاص سنگ زنی و انتخاب چرخ نیاز دارند.
برنامه نویسی
مدل CAD به نرم افزار CAM که در آن برنامه سنگ زنی CNC تهیه شده است وارد می شود. این شامل انتخاب استراتژی های سنگ زنی مناسب ، تعیین مسیرهای ابزار ، تنظیم سرعت دوک نخ ریسی ، نرخ خوراک و عمق برش ها است.
برنامه نویسان ماهر مسیر ابزار را برای به حداقل رساندن زمان چرخه ضمن تضمین کیفیت بخشی بهینه می کنند. این برنامه شامل کلیه حرکات و کارکردهای لازم برای دستگاه سنگ زنی برای تولید دقیق این قسمت است.
دستگاه راه اندازی
قبل از شروع سنگ زنی CNC ، اپراتور دستگاه با نصب چرخ سنگ زنی مناسب ، تنظیم دستگاه های کار (چاک ، مراکز ، وسایل) و تأیید کالیبراسیون دستگاه ، فضای کاری را آماده می کند.
برنامه سنگ زنی در سیستم کنترل دستگاه بارگذاری می شود و ممکن است یک اجرای خشک برای بررسی برخورد احتمالی یا خطاهای برنامه نویسی انجام شود. سیستم های خنک کننده نیز بررسی شده و برای کار آماده می شوند.
عمل سنگ زنی
در حین عملیات سنگ زنی ، دستگاه مسیرهای ابزار برنامه ریزی شده را با دقت بالا اجرا می کند. چرخ سنگ زنی در حالی که نسبت به قطعه کار حرکت می کند با سرعت مشخص می چرخد تا مواد را با توجه به مشخصات طراحی حذف کند.
مایع خنک کننده به طور مداوم برای از بین بردن گرما و شستشوی سنگ زنی از بین می رود. دستگاه های سنگ زنی مدرن اغلب شامل سنسورهایی هستند که روند را رصد می کنند و برای حفظ عملکرد بهینه تنظیمات جزئی انجام می دهند.
بازرسی و کنترل کیفیت
پس از سنگ زنی ، قسمت تمام شده با استفاده از ابزارهای اندازه گیری دقیق مانند ماشین های اندازه گیری مختصات (CMM) ، میکرومتر و آزمایش کننده های سطح سطح ، تحت بازرسی دقیق قرار می گیرد تا صحت ابعادی و کیفیت سطح را تأیید کند.
روشهای کنترل فرآیند آماری (SPC) ممکن است برای نظارت و بهبود فرآیندهای سنگ زنی به مرور زمان استفاده شود ، از کیفیت مداوم و کاهش نرخ ضایعات اطمینان حاصل شود.
پارامترهای بحرانی در سنگ زنی CNC
چندین پارامتر کلیدی بر نتیجه فرآیند سنگ زنی تأثیر می گذارد و بر کیفیت بخشی و کارآیی تولید تأثیر می گذارد. انتخاب و کنترل مناسب این پارامترها برای عملیات موفقیت آمیز CNC ضروری است:
سرعت
به طور معمول 3000-20،000 دور در دقیقه ، بسته به نوع چرخ ، مواد و پایان مورد نظر. سرعت های بالاتر به طور کلی باعث ایجاد سطح بهتر می شوند.
نرخ تغذیه
سرعتی که قطعه کار یا چرخ در هنگام سنگ زنی حرکت می کند. نرخ خوراک پایین تر دقت و سطح سطح را بهبود می بخشد اما زمان چرخه را افزایش می دهد.
عمق برش
مقدار مواد برداشته شده در هر پاس. گذرگاه های چندگانه اغلب بهتر از یک پاس سنگین در سنگ زنی برای حفظ دقت هستند.
سس چرخ
روند تیز کردن چرخ سنگ زنی برای حفظ راندمان برش آن. پانسمان مناسب برای نتایج مداوم سنگ زنی بسیار مهم است.
کاربرد خنک کننده
سرعت جریان ، فشار و جهت بر اتلاف گرما و حذف SWARF تأثیر می گذارد. کاربرد مناسب خنک کننده از آسیب حرارتی در هنگام سنگ زنی جلوگیری می کند.
عوامل انتخاب چرخ سنگ زنی
انتخاب چرخ سنگ زنی مناسب برای سنگ زنی مؤثر CNC بسیار مهم است. انتخاب به چندین عامل بستگی دارد:
نوع ساینده
- اکسید آلومینیوم
- کاربید سیلیکون
- نیترید بور مکعب (CBN)
- الماس
اندازه دانه
- درشت (8-60)
- متوسط (80-180)
- خوب (220-600)
- بسیار خوب (800-2000)
نوع پیوند
- زوزه دار
- قشر
- لاستیک
- فلزی
سختی چرخ
ترکیب مناسب این فاکتورها باعث از بین رفتن مواد کارآمد ، عمر طولانی چرخ و پایان سطح بهینه در عملیات سنگ زنی CNC می شود.
دستگاه های سنگ زنی CNC
مروری بر تجهیزات مورد استفاده در عملیات خرد کردن CNC مدرن
اجزای دستگاه سنگ زنی CNC
سیستم دوک نخ ریسی
دوک نخ ریسی چرخ سنگ زنی را با سرعت دقیق نگه می دارد. یاتاقان های با دقت بالا و فناوری پیشرفته حرکتی در دستگاه های سنگ زنی مدرن حداقل عملکرد و عملکرد مداوم را تضمین می کنند.
محورها
دستگاه های سنگ زنی CNC دارای محورهای سروو محور (به طور معمول 3-6 محور) هستند که کنترل حرکت دقیقی را ارائه می دهند. راهنماهای خطی و پیچ های توپ از موقعیت مکانی یکنواخت و دقیق با حداقل عکس العمل اطمینان حاصل می کنند.
سیستم کنترل
کنترل CNC برنامه سنگ زنی را پردازش می کند و آن را به حرکات دستگاه تبدیل می کند. کنترل های مدرن دارای رابط های کاربر پسند ، قابلیت های شبیه سازی پیشرفته و عملکردهای تشخیصی برای عملیات سنگ زنی است.
دستگاه های کار
چاک ها ، مراکز ، وسایل و ویزیت ها در هنگام سنگ زنی قطعه کار را تضمین می کنند. انتخاب به هندسه جزئی بستگی دارد و ضمن به حداقل رساندن اعوجاج باید پشتیبانی سفت و سخت را ارائه دهد.
سیستم خنک کننده
پمپ ها ، نازل ها و سیستم های تصفیه ، خنک کننده را به منطقه سنگ زنی ، کاهش گرما ، بقایای شستشو و روغن کاری عمل برش در فرآیندهای سنگ زنی منتقل می کنند.
سیستم پانسمان
دستگاه هایی برای تیز کردن و ردیابی چرخ سنگ زنی برای حفظ شکل و بازده برش آن. برخی از دستگاه های سنگ زنی دارای چرخه های خودکار پانسمان هستند.
پیشرو در تولید کنندگان دستگاه سنگ زنی CNC
سرپرست
یک تولید کننده سوئیسی که برای دستگاه های سنگ زنی استوانه ای با دقت بالا شناخته شده است. Studer طیف وسیعی از مدل ها را برای برنامه های کاربردی خارجی ، داخلی و جهانی با سیستم های کنترل پیشرفته ارائه می دهد.
تخصص: سنگ زنی استوانه ای ، سنگ زنی ابزار
فن آوری های کلیدی: دستگاه های سنگ زنی S121 ، S141 ، S33
کوشش
یک شرکت ژاپنی که راه حل های پیشرفته سنگ زنی را برای صنایع مختلف ارائه می دهد. دستگاه های سنگ زنی Makino به دلیل دقت ، قابلیت اطمینان و فن آوری های نوآورانه شناخته شده اند.
تخصص: سنگ زنی سطح ، سنگ زنی پیچیده
فن آوری های کلیدی: مراکز سنگ زنی سری G
اوکوما
Okuma که یک رهبر جهانی در ساخت ابزار ماشین آلات ، دستگاه های سنگ زنی همه کاره را تولید می کند که قادر به دستیابی به قطعات پیچیده با دقت و کارآیی بالا است.
تخصص: ترکیبات سنگ زنی چند محوره ، چرخشی
فن آوری های کلیدی: GI-20N ، GA-26W CNC Grinders
فنوک
Fanuc که در درجه اول برای کنترل های CNC شناخته می شود ، همچنین دستگاه های سنگ زنی CNC با کارایی بالا را برای عملکرد بهینه با سیستم های کنترل پیشرفته خود تولید می کند.
تخصص: سلولهای سنگ زنی روباتیک ، سیستم های خودکار
فن آوری های کلیدی: Robogrind ، سیستم های سنگ زنی هوشمند
مجدداً
یک شرکت سوئیسی که متخصص در دستگاه های سنگ زنی CNC با دقت بالا است. محصولات Reishauer به طور گسترده در صنایع خودرو و هوافضا برای اجزای مهم دنده استفاده می شود.
تخصص: سنگ زنی دنده ، سنگ زنی چرخ دنده
فن آوری های کلیدی: سری RZ ، سنگ زنی دنده CBN
کولنبرگر
Kellenberger با میراث بیش از یک قرن ، ماشین های سنگ زنی CNC با دقت بالا را تولید می کند که به دلیل استحکام و صحت خود در برنامه های کاربردی شناخته شده است.
تخصص: سنگ زنی استوانه ای جهانی
فن آوری های کلیدی: Kel-Varia ، Kel-Chuck Systems
معیارهای انتخاب ماشین
انتخاب دستگاه سنگ زنی مناسب CNC نیاز به بررسی دقیق چندین عامل برای اطمینان از پاسخگویی به نیازهای خاص شما دارد:
مورد الزامات جزئی:اندازه ، هندسه و الزامات تحمل ، ظرفیت و پیکربندی دستگاه را دیکته می کند.
نوع ماده:سختی و سنگ زنی مواد بر قدرت و استحکام دوک مورد نیاز تأثیر می گذارد.
حجم تولید:تولید با حجم بالا ممکن است به دستگاه های تخصصی سنگ زنی با قابلیت اتوماسیون نیاز داشته باشد.
الزامات دقت:دقت موقعیت یابی دستگاه باید مطابق با مشخصات قسمت باشد یا از آن فراتر رود.
انعطاف پذیری نیاز دارد:در نظر بگیرید که آیا دستگاه می تواند قطعات مختلفی را اداره کند یا به اجزای خاص اختصاص یابد.
ادغام اتوماسیون:برای تولید چراغ ، به دنبال دستگاه های سنگ زنی با قابلیت بارگذاری رباتیک/تخلیه رباتیک باشید.
ملاحظات هزینه:سرمایه گذاری اولیه را با هزینه های عملیاتی بلند مدت ، از جمله نگهداری و مواد مصرفی تعادل دهید.
کاربردهای سنگ زنی CNC
بررسی نحوه استفاده از فناوری سنگ زنی CNC در صنایع مختلف
صنعت خودرو
سنگ زنی CNC نقش مهمی در تولید خودرو دارد و اجزای دقیق با تحمل های محکم تولید می کند. صنعت خودرو به شدت به سنگ زنی قطعات موتور ، اجزای انتقال و عناصر تعلیق متکی است.
برنامه های مشترک:
• میل لنگ و میل لنگ
• چرخ دنده ها و شفت های انتقال
• ساقه و بالابر دریچه
• اجزای ترمز
• قطعات سیستم فرمان
صنعت هوافضا
بخش هوافضا بالاترین دقت را از فرآیندهای سنگ زنی می طلبد. مؤلفه ها باید ضمن حفظ تحمل های محکم ، در برابر شرایط شدید مقاومت کنند و سنگ زنی را برای قطعات مهم ایمنی ضروری می کنند.
برنامه های مشترک:
• تیغه ها و دیسک های توربین
• شفت و یاتاقان موتور
• اجزای دنده فرود
• قطعات سیستم هیدرولیک
• اتصالات هوافضا ساختاری
صنعت پزشکی
تولید دستگاه پزشکی به دقت و کیفیت سطح استثنایی نیاز دارد که هر دو با سنگ زنی تحویل می شوند. این فرآیند برای ایجاد مؤلفه هایی برای ابزارهای جراحی ، کاشت و تجهیزات تشخیصی استفاده می شود.
برنامه های مشترک:
• ابزارها و ابزارهای جراحی
• ایمپلنت های ارتوپدی
• اجزای دندانپزشکی
• شفت دستگاه های پزشکی
• تجهیزات اندازه گیری دقیق
صنعت ابزاری
صنعت ابزاری برای تولید و بازپرداخت ابزارهای برش با هندسه های دقیق به سنگ زنی CNC متکی است. سنگ زنی CNC تضمین می کند که ابزارها دارای لبه های برش دقیق ، زوایای امداد و ابعاد برای عملکرد بهینه هستند.
برنامه های مشترک:
• آسیاب ها و مته ها را پایان دهید
• ریمرها و شیرها
• می میرد و قالب ها
• درج کاربید
• ابزارها و برش ها را تشکیل دهید
صنعت انرژی
هر دو بخش انرژی سنتی و تجدید پذیر از سنگ زنی CNC برای اجزای مهم استفاده می کنند. دقت بالای سنگ زنی ، تولید انرژی کارآمد و عمر طولانی برای تجهیزات گران قیمت را تضمین می کند.
برنامه های مشترک:
• شفت های ژنراتور و روتورها
• اجزای توربین بادی
• قطعات توربین برق آبی
• گیربکس برای سیستم های انرژی
• اجزای پمپ برای نفت و گاز
صنعت بلبرینگ
تولید تحمل یکی از بزرگترین کاربران فناوری سنگ زنی CNC است. عملکرد و طول عمر یاتاقان ها کاملاً به دقت حاصل از سنگ زنی نژادها ، غلطک ها و سایر اجزای آن بستگی دارد.
برنامه های مشترک:
• نژادهای تحمل (درونی و بیرونی)
• یاتاقان های توپ و غلطک
• یاتاقان های رانش
• قفس های تحمل دقیق
• اجزای غلتکی مخروطی
مواد پردازش شده توسط سنگ زنی CNC
سنگ زنی CNC می تواند طیف گسترده ای از مواد را پردازش کند ، هر کدام برای دستیابی به نتایج بهینه به پارامترهای خاص و انتخاب چرخ نیاز دارند. در جدول زیر مواد مشترک و ویژگی های سنگ زنی آنها آمده است:
| مادی | سختی (HRC) | نوع ساینده | خصوصیات سنگ زنی |
|---|---|---|---|
| فولاد | 15-65 | اکسید آلومینیوم | قابلیت سنگ زنی خوب ، نتایج مداوم با پارامترهای سنگ زنی استاندارد |
| فولاد آلیاژ | 20-68 | اکسید آلومینیوم ، CBN | قابلیت سنگ زنی متوسط ، ممکن است برای محتوای آلیاژ بالا به چرخ های تخصصی نیاز داشته باشد |
| فولاد ضد زنگ | 15-55 | اکسید آلومینیوم ، CBN | تمایل به کار سخت کار دارد ، نیاز به خنک کننده مناسب و انتخاب چرخ در سنگ زنی دارد |
| چدن | 15-35 | کاربید سیلیکون ، اکسید آلومینیوم | قابلیت سنگ زنی خوب ، گرد و غبار ساینده ای را تولید می کند که نیاز به استخراج مؤثر دارد |
| آلیاژهای تیتانیوم | 30-45 | CBN ، الماس | هدایت حرارتی کم برای جلوگیری از سوزش نیاز به سنگ زنی دقیق دارد |
| سرامیک | 65-80+ | الماس | مواد شکننده ای که نیاز به برش نور و تکنیک های خاص سنگ زنی دارند |
| کاربید | 75-90 | الماس | بسیار سخت ، نیاز به چرخ های الماس و پارامترهای تخصصی سنگ زنی |
فن آوری ها و روندهای پیشرفته
آینده نوآوری های CNC و نوآوری در این زمینه
دیجیتالی شدن در سنگ زنی CNC
تحول دیجیتالی تولید ، انقلابی در فرآیندهای سنگ زنی CNC است. دستگاه های سنگ زنی مدرن با سنسورها و قابلیت های IoT که داده های زمان واقعی را در مورد عملکرد ، سایش چرخ و شرایط فرآیند ارائه می دهند ، به طور فزاینده ای در حال اتصال هستند.
این دیجیتالی ، نگهداری پیش بینی را امکان پذیر می کند ، جایی که مشکلات بالقوه قبل از ایجاد خرابی مشخص می شود. سیستم عامل های تجزیه و تحلیل داده ها پارامترهای سنگ زنی و معیارهای عملکرد را برای بهینه سازی فرآیندهای سنگ زنی ، بهبود کیفیت و کاهش هزینه ها پردازش می کنند.
اتوماسیون و صنعت 4.0
اتوماسیون به طور فزاینده ای در عملیات سنگ زنی CNC رواج می یابد. سیستم های بارگیری و تخلیه روباتیک تولید چراغ های روشن ، حداکثر استفاده از دستگاه و کاهش هزینه های نیروی کار را امکان پذیر می کنند. این سیستم ها می توانند سناریوهای پیچیده بخش را اداره کنند و با هندسه های مختلف با حداقل زمان تغییر سازگار شوند.
در چارچوب صنعت 4.0 ، دستگاه های سنگ زنی در کارخانه های هوشمند ادغام می شوند و با سایر تجهیزات و سیستم ها برای بهینه سازی کل جریان تولید ارتباط برقرار می کنند. ماکت های دوقلوهای دیجیتال از سیستم های سنگ زنی فیزیکی-برای شبیه سازی فرآیند ، بهینه سازی و نظارت در زمان واقعی.
سیستم های کنترل سازگار
دستگاه های سنگ زنی CNC نسل بعدی دارای سیستم های کنترل تطبیقی پیشرفته ای هستند که به طور مداوم روند سنگ زنی را کنترل می کنند و تنظیمات در زمان واقعی را انجام می دهند. این سیستم ها می توانند متغیرهایی مانند سایش چرخ ، تغییرات سختی مواد و گسترش حرارتی را جبران کنند و از نتایج مداوم در طول تولید اطمینان حاصل کنند.
کنترل های تطبیقی در سنگ زنی از سنسورها برای اندازه گیری نیروها ، ارتعاشات و انتشار آکوستیک ، تنظیم نرخ خوراک و سرعت دوک نخ ریسی برای حفظ شرایط بهینه سنگ زنی استفاده می کنند.
فناوری فوق العاده
اتخاذ چرخ های سنگ زنی فوق العاده (الماس و CBN) در برنامه های سنگ زنی CNC در حال افزایش است. این چرخ ها عملکرد برتر را در مقایسه با ساینده های معمولی ، با عمر طولانی تر ، سرعت حذف سریع تر مواد و پایان بهتر سطح-به ویژه هنگام پردازش مواد سخت ارائه می دهند.
پیشرفت در فن آوری های پیوند Superabrasive در حال گسترش دامنه کاربرد آنها در سنگ زنی است و آنها را برای سناریوهای تولید بیشتر مقرون به صرفه می کند.
بهینه سازی با قدرت هوش مصنوعی
هوش مصنوعی و یادگیری ماشین در فرآیندهای سنگ زنی CNC برای بهینه سازی پارامترها و پیش بینی نتایج اعمال می شود. الگوریتم های هوش مصنوعی داده های سنگ زنی تاریخی را برای تعیین پارامترهای بهینه برای مشاغل جدید ، کاهش زمان تنظیم و بهبود عملکرد گذرگاه اول تجزیه و تحلیل می کنند.
مدل های یادگیری ماشین می توانند سایش ابزار را پیش بینی کرده و عمر مفید باقی بمانند و امکان نگهداری فعال و کاهش خرابی غیرمترقبه در عملیات سنگ زنی را فراهم می کنند.
سنگ زنی CNC با سرعت بالا
پیشرفت در فناوری دوک نخ ریسی باعث افزایش سرعت سنگ زنی بیشتر ، افزایش قابل توجهی در میزان حذف مواد و بهره وری می شود. سنگ زنی CNC با سرعت بالا باعث کاهش زمان چرخه ضمن حفظ دقت می شود و آن را برای محیط های تولید با حجم بالا جذاب می کند.
این سیستم ها برای اطمینان از ثبات در سرعت چرخش شدید در برنامه های سنگ زنی CNC ، به فن آوری های تخصصی تعادل ، خنک کننده و لرزش نیاز دارند.
سیستم های ماشینکاری ترکیبی
ادغام سنگ زنی با سایر فرآیندهای ماشینکاری (فرز ، چرخش ، EDM) در دستگاه های تک ترکیبی محبوبیت پیدا می کند. این سیستم ها امکان پردازش کامل قسمت را در یک مجموعه واحد ، کاهش کنترل ، بهبود دقت از طریق کاهش ثابت و کوتاه کردن زمان سرب تولید فراهم می کنند.
ماشین های ترکیبی به ویژه برای قطعات پیچیده که نیاز به عملیات متعدد فراتر از سنگ زنی دارند ، مفید هستند.
اندازه گیری
سیستم های اندازه گیری یکپارچه در دستگاه های پیشرفته سنگ زنی CNC استاندارد می شوند. این سیستم ها در طی فرآیند سنگ زنی بررسی های بعدی در زمان واقعی انجام می دهند ، اصلاحات فوری را امکان پذیر می کنند و اطمینان حاصل می کنند که قطعات بدون مراحل بازرسی اضافی مشخصات را برآورده می کنند.
سیستم های اسکن لیزر و بینایی که در دستگاه های سنگ زنی یکپارچه شده اند ، 100 ٪ قابلیت بازرسی را فراهم می کنند ، ضایعات را کاهش می دهند و کنترل فرآیند را بهبود می بخشند.
آینده سنگ زنی CNC
آینده سنگ زنی با افزایش دقت ، کارآیی و اتصال مشخص می شود. از آنجا که الزامات تولید همچنان نیاز به تحمل محکم تر و اتمام سطح بهتر دارد ، فناوری سنگ زنی برای برآورده کردن این چالش ها از طریق مواد پیشرفته ، کنترل های باهوش تر و اتوماسیون بیشتر تکامل می یابد.
افزایش دقت
دستگاههای سنگ زنی آینده CNC حتی تحمل های محکم تری نیز به دست می آورند ، به طور بالقوه به سطح نانومتر ، کاربردهای جدید در تولید خرد و فن آوری های پیشرفته را امکان پذیر می کنند.
تمرکز پایداری
سیستم های سنگ زنی CNC با انرژی کارآمد ، به همراه بازیافت چرخ های سنگ زنی و خنک کننده ها ، تأثیر محیطی فرآیندهای سنگ زنی را کاهش می دهد.
افزایش مهارت
هرچه دستگاه های سنگ زنی CNC پیچیده تر شوند ، نقش های اپراتور به جای عملکرد دستی به سمت برنامه نویسی ، نظارت و بهینه سازی فرآیند تغییر می کنند.
به طور کلی ، سنگ زنی CNC همچنان یک فناوری مهم در تولید پیشرفته خواهد بود و باعث می شود تولید اجزای با دقت بالا که به دنیای مدرن ما قدرت می دهند ، امکان پذیر شود. ادغام فن آوری های دیجیتال ، مواد پیشرفته و اتوماسیون اطمینان حاصل می کند که سنگ زنی در خط مقدم نوآوری تولید برای سالهای آینده باقی مانده است.
منابع سنگ زنی CNC
اطلاعات اضافی و منابع برای یادگیری بیشتر در مورد سنگ زنی CNC
نشریات فنی
"فناوری سنگ زنی دقیق" توسط RK Venkateshwaran
راهنمای جامع برای فرآیندهای سنگ زنی مدرن از جمله تکنیک ها و برنامه های سنگ زنی CNC.
"راهنمای ماشینکاری با چرخ های سنگ زنی" توسط استیون ملکین
مرجع فنی عمیق در مورد فن آوری چرخ چرخ و پارامترهای سنگ زنی CNC.
"دفترچه راهنمای ماشینکاری CNC" توسط آلن اووریبی
سنگ زنی را به عنوان بخشی از زمینه تولید CNC گسترده تر با نمونه های عملی پوشش می دهد.
"فرآیندهای ماشینکاری ساینده" توسط ریچارد کوماندوری
درمان پیشرفته فرآیندهای ساینده از جمله جنبه های نظری و عملی سنگ زنی.
سازمان ها و استانداردهای صنعت
انجمن مهندسان مکانیک آمریکا (ASME)
استانداردهایی را برای تحمل های بعدی و اتمام سطح مربوط به سنگ زنی CNC ایجاد می کند.
سازمان بین المللی استاندارد سازی (ISO)
انتشار ISO 13004: 2016 پوشش ایمنی چرخ سنگ زنی و ISO 2808 برای اندازه گیری بافت سطحی.
انجمن مهندسان تولید (SME)
منابع آموزشی ، آموزش و گواهینامه های مربوط به سنگ زنی CNC و تولید دقیق را ارائه می دهد.
موسسه چرخ سنگ زنی (GWI)
تمرکز روی فناوری ساینده ، از جمله استانداردها و بهترین روشها برای انتخاب و استفاده از چرخ سنگ زنی CNC است.
سوالات متداول
سؤالات متداول در مورد فناوری سنگ زنی CNC و برنامه های کاربردی.
تفاوت بین سنگ زنی CNC و سنگ زنی معمولی چیست؟
تفاوت اصلی در سیستم کنترل نهفته است. CNC Grinding از کنترل عددی رایانه برای خودکار سازی و کنترل دقیق فرآیند سنگ زنی استفاده می کند ، و از نتایج مداوم در طول کار چندین استفاده می کند. سنگ زنی معمولی به عملکرد دستی متکی است ، که می تواند تنوع را معرفی کند. سنگ زنی CNC دقت ، تکرارپذیری و توانایی تولید هندسه های پیچیده را ارائه می دهد که با روش های معمولی دشوار یا غیرممکن خواهد بود. علاوه بر این ، سیستم های سنگ زنی می توانند برنامه هایی را برای تغییر سریع بین قسمت های مختلف ذخیره کنند.
چه مواد را می توان با سنگ زنی CNC پردازش کرد؟
سنگ زنی CNC می تواند طیف گسترده ای از مواد ، از جمله فلزاتی مانند فولاد ، فولاد ضد زنگ ، آلومینیوم ، تیتانیوم و سوپر آلو را پردازش کند. همچنین برای مواد سخت شده ، سرامیک ، کاربیدها و برخی از مواد کامپوزیت مؤثر است. کلید انتخاب چرخ و پارامترهای سنگ زنی مناسب برای هر ماده است. سنگ زنی CNC به ویژه برای کار با مواد سخت که ماشین با سایر فرآیندها دشوار است ، بسیار ارزشمند است ، زیرا عمل ساینده می تواند به طور موثری مواد را حتی از سطوح سخت شده حذف کند.
چه میزان تحمل می تواند CNC را بدست آورد؟
سنگ زنی CNC قادر به دستیابی به تحمل های بسیار محکم است ، به طور معمول در محدوده 0.0005 میلی متر پوند (0.5 میکرون) تا 0.002 میلی متر پوند (2 میکرون) برای دقت بعدی. اتمام سطح بسته به ماده ، چرخ سنگ زنی و پارامترهای فرآیند می تواند به اندازه 0.02μm RA (میانگین زبری) صاف باشد. این قابلیت ها سنگ زنی را برای برنامه هایی که دقت آن بسیار مهم است ، مانند اجزای هوافضا ، دستگاه های پزشکی و قطعات مکانیکی با دقت بالا ضروری می کند.
چگونه سنگ زنی CNC با سایر فرآیندهای ماشینکاری دقیق مقایسه می شود؟
سنگ زنی CNC با فرآیندهایی مانند فرز یا چرخش متفاوت است که از عمل ساینده به جای برش ابزار استفاده می کند. این امر به ویژه برای دستیابی به اتمام سطح بالا و تحمل های محکم بر روی مواد سخت موثر است. در حالی که فرز و چرخش برای از بین بردن مقادیر زیادی از مواد ، کارآمدتر است ، در عملیات نهایی نهایی و کار با مواد سخت شده ، کارآمدتر است. سنگ زنی می تواند به اتمام سطح بهتر و تحمل محکم تر از سایر فرآیندهای ماشینکاری دست یابد ، اگرچه به طور کلی کندتر و گران تر در واحد حجم مواد حذف شده است.
چه عواملی بر سطح سطح در سنگ زنی CNC تأثیر می گذارد؟
عوامل مختلفی بر سطح سطح در سنگ زنی CNC تأثیر می گذارند ، از جمله نوع ساینده چرخ سنگ زنی ، اندازه دانه و سختی. اندازه های ریز و درشت تر به طور کلی سطوح نرم تر تولید می کنند. سایر عوامل مهم شامل سرعت چرخ ، سرعت خوراک ، عمق برش و استفاده از مایع خنک کننده است. مواد قطعه کار و سختی آن نیز نقش های مهمی دارند. در سنگ زنی ، استحکام و کنترل لرزش دستگاه بسیار مهم است ، زیرا حتی ارتعاشات کوچک می توانند کیفیت سطح را کاهش دهند. دستگاه های سنگ زنی مدرن شامل میرایی ارتعاش پیشرفته و کنترل های دوک نخ ریسی دقیق برای بهینه سازی اتمام سطح هستند.
چه تعمیر و نگهداری برای دستگاه های سنگ زنی CNC لازم است؟
نگهداری مناسب از دستگاه های سنگ زنی CNC شامل بازرسی منظم و جایگزینی چرخ های سنگ زنی ، تمیز کردن و روغن کاری راه های راهنما و پیچ های توپ و کالیبراسیون سیستم های اندازه گیری است. سیستم های خنک کننده برای جلوگیری از آلودگی و اطمینان از جریان مناسب نیاز به نگهداری منظم دارند. اسپیندل ها باید برای Runout بررسی شوند و به صورت دوره ای متعادل شوند. سیستم کنترل CNC نیاز به به روزرسانی نرم افزار و مراحل تهیه نسخه پشتیبان دارد. برنامه های پیشگیری از نگهداری برای حفظ دقت و قابلیت اطمینان تجهیزات سنگ زنی بسیار مهم است ، زیرا حتی سایش جزئی می تواند بر صحت عملیات سنگ زنی با گذشت زمان تأثیر بگذارد.
