دقت ، کارآیی و نوآوری در پشت فرآیندهای حفاری مدرن CNC را که دنیای صنعتی ما را شکل می دهد ، کاوش کنید.
0.001 میلی متر پوند
دقت حفاری CNC معمولی
5000+
قابلیت RPM
98%
میزان قابلیت تکرار
30+
سازگاری مواد
آشنایی با حفاری CNC
حفاری CNC نشان دهنده سنگ بنای تولید مدرن است و از کنترل عددی رایانه ای برای خودکارسازی فرآیند حفاری با دقت بی سابقه استفاده می کند. بر خلاف حفاری دستی ، سیستم های حفاری از توالی های از پیش برنامه ریزی شده برای ایجاد سوراخ های مداوم و دقیق در مواد مختلف پیروی می کنند.
تکامل حفاری باعث ایجاد خطوط تولید در صنایع ، از هوافضا تا تولید خودرو شده است. با ادغام برنامه نویسی رایانه ای با دقت مکانیکی ، حفاری بسیاری از خطاهای انسانی مرتبط با روشهای حفاری سنتی را از بین می برد و در عین حال باعث افزایش قابل توجهی کارایی تولید می شود.
در هسته اصلی آن ، حفاری طرح های دیجیتالی را از طریق ایجاد دقیق سوراخ ، نخ و عملیات پیشخوان به اجزای فیزیکی تبدیل می کند. این فناوری به پیشرفت خود ادامه می دهد و شامل هوش مصنوعی و یادگیری ماشین برای بهینه سازی فرایندهای حفاری بیشتر می شود.
چرا حفاری CNC اهمیت دارد
در منظره تولید امروز ، جایی که دقت و کارآیی مزیت رقابتی را تعیین می کند ، حفاری پایه و اساس ایجاد اجزای پیچیده با تحمل های محکم را فراهم می کند که دستیابی به دستی غیرممکن است.
تاریخ و تکامل حفاری CNC
1950-1960: آغاز
اولین دستگاه های CNC در دهه 1950 پدید آمدند که از همکاری بین MIT و نیروی هوایی ایالات متحده متولد شد. دستگاه های حفاری اولیه CNC از کارتهای پانچ برای برنامه نویسی استفاده می کردند و سیستم های بزرگ و گران قیمت محدود به برنامه های نظامی و هوافضا بودند.
1970s-1990s: تجاری سازی
با پیشرفت فناوری رایانه ، حفاری برای تولید اصلی در دسترس تر شد. ریزپردازنده ها کارت های پانچ را جایگزین کردند و ضمن افزایش قابلیت ها ، اندازه دستگاه را کاهش دادند. زبانهای برنامه نویسی مانند عملیات حفاری CNC استاندارد G-Code.
2000s-present: ادغام دیجیتال
سیستم های حفاری مدرن CNC با نرم افزار CAD/CAM ، اتصال IoT و سیستم های اتوماسیون ادغام می شوند. دوک های با سرعت بالا ، ابزار پیشرفته و بهینه سازی های AI محور باعث شده است که حفاری ها سریعتر ، دقیق تر و متنوع تر از گذشته باشد.
اصول اصلی حفاری CNC
چگونه حفاری CNC کار می کند
حفاری CNC بر اساس اصل حرکت خودکار کنترل شده با رایانه به موقعیت و کار با ابزارهای حفاری با دقت شدید عمل می کند. این فرآیند با یک طراحی دیجیتالی ، به طور معمول در نرم افزار CAD ایجاد می شود ، که سپس از طریق نرم افزار CAM به کد قابل خواندن با دستگاه (G-Code یا M-Code) تبدیل می شود.
این کد حاوی دستورالعمل های دقیقی برای هر جنبه ای از عملیات حفاری است: از کجا می توان دریل ، عمق هر سوراخ ، سرعت مته ، نرخ خوراک و هر ابزار لازم را تغییر داد. کنترلر CNC این کد را تفسیر می کند و محورهای دستگاه (معمولاً X ، Y و Z) را هدایت می کند تا به همین ترتیب حرکت کند.
در حین حفاری CNC ، قطعه کار ثابت می ماند در حالی که بیت مته بسته به پیکربندی دستگاه ، در امتداد چندین محور یا برعکس حرکت می کند. سنسورها به طور مداوم فرآیند را رصد می کنند و تنظیمات در زمان واقعی را برای اطمینان از صحت و جلوگیری از آسیب به ابزار انجام می دهند.
سیستم کنترل عددی
قلب هر دستگاه حفاری سیستم کنترل عددی آن است که دستورالعمل های دیجیتالی را به حرکت مکانیکی ترجمه می کند. این سیستم از:
یک واحد پردازش مرکزی (CPU) که دستورالعمل های برنامه را اجرا می کند
ذخیره حافظه برای پرونده ها و پارامترهای برنامه
رابط های ورودی/خروجی برای برقراری ارتباط با اجزای دستگاه
کنترل کننده های محور که حرکات حرکتی را با دقت شدید مدیریت می کنند
سیستم های بازخورد که دقت مثبت را تضمین می کنند
برنامه نویسی برای حفاری CNC
برنامه های حفاری CNC هر جنبه ای از عملیات حفاری را تعریف می کند. برنامه نویسی مدرن شامل:
طراحی CAD از هندسه قطعه
نرم افزار CAM که راه های ابزار و استراتژی های ماشینکاری را تولید می کند
تولید G-Code مخصوص عملیات حفاری
شبیه سازی برنامه برای تشخیص خطاهای احتمالی
بهینه سازی پارامتر برای نوع مواد و ابزار
حرکت محور در حفاری CNC
دستگاه های حفاری CNC از چندین محور برای دستیابی به الگوهای سوراخ پیچیده استفاده می کنند:
محور X: حرکت افقی (چپ/راست)
محور y: حرکت افقی (رو به جلو/عقب)
محور z: حرکت عمودی (بالا/پایین) برای عمق حفاری
محورهای اضافی (A ، B ، C) برای حرکات چرخشی در سیستم های پیشرفته
کنترل مسیر مداوم برای حرکات صاف و دقیق بین سوراخ ها
سرعت خوراک و کنترل سرعت
پارامترهای مهم در حفاری که کیفیت و کارآیی را تعیین می کند:
سرعت دوک: چرخش در دقیقه (دور در دقیقه) بیت مته
نرخ خوراک: سرعت پیشرفت دریل به مواد
بار تراشه: میزان مواد برداشته شده در هر دندان در هر انقلاب
چرخه حفاری پک برای پاک کردن تراشه ها در حفاری سوراخ عمیق
سیستم های کنترل تطبیقی که پارامترها را در زمان واقعی تنظیم می کنند
حفاری CNC در مقابل حفاری سنتی
| مشخصه | حفاری CNC | حفاری سنتی |
|---|---|---|
| دقت | 0.001 میلی متر تا 0.01 میلی متر پوند معمولی | 0.1 میلی متر تا 0.5 میلی متر ± معمولی |
| تکرارپذیری | بسیار بالا (98 ٪+ ثبات) | وابسته به مهارت اپراتور |
| پیچیدگی | از الگوهای پیچیده و سطوح سه بعدی برخوردار است | محدود به الگوهای ساده و دستی |
| کارایی | توان بالا با حداقل زمان تنظیم | کندتر با تغییرات مکرر تنظیم |
| مهارت اپراتور | نیاز به برنامه نویسی و دانش CNC دارد | نیاز به مهارت و تجربه دستی دارد |
| هزینه | سرمایه گذاری اولیه بالاتر ، هزینه هر واحدی پایین تر | سرمایه گذاری اولیه پایین تر ، هزینه بالاتر برای هر واحد |
تجهیزات و اجزای حفاری CNC
یک سیستم حفاری CNC شامل چندین مؤلفه اصلی است که برای ارائه نتایج دقیق و مداوم در کنار هم کار می کنند. درک هر قسمت به بهینه سازی عملکرد و عیب یابی کمک می کند.
اجزای اصلی یک دستگاه حفاری CNC
هر سیستم حفاری CNC اجزای مکانیکی ، الکتریکی و نرم افزاری را در یک واحد منسجم که برای جمع آوری دقیق طراحی شده است ، ادغام می کند.
واحد کنترل
"مغز" سیستم حفاری که دستورالعمل های برنامه ریزی شده را اجرا می کند
مونتاژ اسپیندل
مؤلفه چرخشی که ابزارهای حفاری را نگه می دارد و هدایت می کند
کارگاه
سطحی که قطعه کار را در حین عملیات حفاری نگه می دارد
ابداع کننده ابزار
سیستم اتوماتیک برای جابجایی بین ابزارهای مختلف حفاری
انواع دستگاه های حفاری CNC
دستگاه های حفاری عمودی CNC
این دستگاه ها با داشتن یک دوک نخ ریسی عمودی ، برای حفاری های عمومی ایده آل هستند. قطعه کار روی یک میز ثابت می ماند در حالی که دوک به صورت عمودی حرکت می کند تا سوراخ هایی ایجاد شود.
دستگاه های حفاری افقی CNC
این ماشین ها با یک دوک نخ ریسی به صورت افقی ، از حفر کردن در قسمت های بزرگ و سنگین برخورد می کنند. در حالی که جدول برای قرار دادن قطعه کار حرکت می کند ، دوک نخ ریسی باقی می ماند.
مراکز حفاری و ضربه زدن CNC
ماشینهای همه کاره که حفاری را با قابلیت های بهره برداری ترکیب می کنند. آنها دارای تعویض ابزار اتوماتیک و دوک های پر سرعت برای تولید کارآمد سوراخ های نخ هستند.
ابزارها و لوازم جانبی حفاری CNC
بیت های مته برای حفاری CNC
انتخاب بیت مته برای حفاری موفقیت آمیز بسیار مهم است ، با انواع مختلفی که برای مواد و برنامه های خاص طراحی شده است:
مته های پیچ و تاب
رایج ترین نوع برای حفاری عمومی ، شامل فلوت های مارپیچ برای از بین بردن تراشه ها
مته های مرکزی
برای ایجاد یک نقطه شروع برای حفاری دقیق ، جلوگیری از سرگردانی مته استفاده می شود
مته های نقطه ای
برای ایجاد پیچ های پیشخوان در حفاری CNC ، یک لبه چرمی در ورودی های سوراخ ایجاد کنید
مته های سوراخ عمیق
ابزارهای تخصصی برای سوراخ های حفاری با نسبت عمق به قطر بیش از 10: 1
مته های قابل توصیف
ویژگی های قابل تعویض کاربید برای عملیات حفاری با حجم بالا
تجهیزات کمکی
مواد ابزار برای حفاری CNC
| ماده ابزار | سختی | بهترین برای | حداکثر دمای | هزینه |
|---|---|---|---|---|
| فولاد پر سرعت (HSS) | 58-65 HRC | چوب ، پلاستیک ، فلزات نرم | 540 درجه (1000 درجه F) | $ |
| فولاد کبالت | 63-65 HRC | فولاد ضد زنگ ، آلیاژهای سخت | 650 درجه (1200 درجه F) | $$ |
| کاربید | 75-85 HRC | حفاری CNC با حجم بالا از فلزات | 1000 درجه (1830 درجه F) | $$$ |
| سرامامیک | 85-90 HRC | فولادهای سخت شده ، آهنین بازیگران | 1600 درجه (2900 درجه F) | $$$$ |
| CBN (نیترید Boron Cubic) | 90-95 HRC | Superalloys ، مواد سخت شده | 1370 درجه (2500 درجه F) | $$$$$ |
روند حفاری CNC
حفاری CNC شامل یک گردش کار سیستماتیک از طراحی تا قسمت تمام شده است و از دقت و ثبات در هر سوراخ ایجاد شده اطمینان می دهد.
طراحی و برنامه ریزی
فرآیند حفاری CNC با طراحی قسمت در نرم افزار CAD ، مشخص کردن مکان های سوراخ ، اندازه ، عمق و هر ویژگی خاص مانند پیشخوان ها یا موضوعات آغاز می شود. مهندسان استراتژی حفاری بهینه را بر اساس نوع مواد ، هندسه جزئی و الزامات تولید تعیین می کنند.
این مرحله شامل انتخاب بیت های مته مناسب ، محاسبه خوراک و سرعت و برنامه ریزی دنباله عملیات برای به حداقل رساندن تغییرات ابزار و بهینه سازی راندمان حفاری است.
برنامه نویسی
طراحی CAD به نرم افزار CAM وارد می شود که طرح را به یک برنامه حفاری CNC تبدیل می کند. این نرم افزار راه های ابزار را تولید می کند ، پارامترهای برش بهینه را محاسبه می کند و دستورالعمل های کد G را ایجاد می کند که دستگاه CNC می تواند آن را درک کند.
برنامه نویسان فرآیند حفاری را برای بررسی برخوردهای احتمالی ، بهینه سازی مسیرهای ابزار و اطمینان از حذف کارآمد مواد قبل از انتقال برنامه به کنترل کننده ماشین شبیه سازی می کنند.
دستگاه راه اندازی
دستگاه حفاری CNC با نصب ابزارهای مناسب در تعویض ابزار ، تنظیم دستگاه های کار و بارگیری برنامه ، برای بهره برداری آماده می شود. اپراتورها جبران ابزار را تأیید می کنند ، جبران کار برای ایجاد سیستم مختصات و اطمینان از جریان مناسب خنک کننده را تنظیم می کنند.
برای جلوگیری از حرکت در حین حفاری ، مواد به طور ایمن بسته می شوند ، که می تواند دقت را به خطر بیاندازد. از وسایل ممکن است برای اطمینان از موقعیت یابی مداوم برای تولید دسته ای استفاده شود.
عملیات حفاری CNC
دستگاه برنامه حفاری CNC را اجرا می کند ، دوک یا قطعه کار را به هر مکان سوراخ با موقعیت یابی دقیق منتقل می کند. بیت مته با سرعت برنامه ریزی شده می چرخد و به مواد تغذیه می شود تا سوراخ هایی با قطر و عمق ثابت ایجاد شود.
برای سوراخ های عمیق ، حفاری ممکن است از چرخه های پک استفاده کند که به طور دوره ای مته را برای پاک کردن تراشه ها جمع می کنند. خنک کننده به طور مداوم برای کاهش گرما و روغن کاری سطح برش در حین حفاری استفاده می شود.
بازرسی و کنترل کیفیت
پس از حفاری CNC ، قطعات برای تأیید موقعیت ها ، اندازه ها و سطح سطح سوراخ تحت بازرسی قرار می گیرند. دستگاه های اندازه گیری مختصات (CMM) یا مقایسه کننده های نوری ممکن است برای اندازه گیری دقیق استفاده شوند.
روشهای کنترل فرآیند آماری (SPC) داده های حفاری را برای شناسایی روندها و ایجاد تنظیمات قبل از بروز مشکلات کیفیت ، تجزیه و تحلیل می کنند و از کیفیت تولید مداوم اطمینان می دهند.
پارامترهای کلیدی در حفاری CNC
سرعت دوک نخ ریسی
اندازه گیری در انقلاب در هر دقیقه (دور در دقیقه) ، سرعت دوک نخ ریسی تعیین می کند که سرعت بیت مته در حین حفاری چقدر سریع می چرخد. سرعت بهینه براساس اندازه مواد و ابزار متفاوت است:
آلومینیوم: 1000-5000 دور در دقیقه
فولاد: 300-1500 دور در دقیقه
فولاد ضد زنگ: 200-1000 دور در دقیقه
چوب: 1000-3000 دور در دقیقه
سرعت بالاتر در حفاری CNC به طور کلی سطح بهتری را ایجاد می کند اما به مایع خنک کننده مناسب نیاز دارد.
نرخ تغذیه
سرعتی که بیت مته به داخل مواد پیشرفت می کند ، به طور معمول در میلی متر در دقیقه (میلی متر در دقیقه) یا اینچ در دقیقه (IPM) در حفاری CNC اندازه گیری می شود:
بر اساس سختی مواد و اندازه مته محاسبه می شود
به طور کلی از 25-500 میلی متر در دقیقه متغیر است
خوراکهای پایین برای مواد سخت در حفاری
خوراکهای بالاتر برای مواد نرمتر
نرخ خوراک به طور مستقیم بر تشکیل تراشه و عمر ابزار در حفاری CNC تأثیر می گذارد.
کنترل عمق
مدیریت دقیق عمق در حفاری CNC برای جلوگیری از آسیب قطعه کار و اطمینان از عملکرد بخشی بسیار مهم است:
از طریق موقعیت یابی محور z با وضوح 0.001 میلی متر کنترل می شود
حفاری پک برای سوراخ های عمیق (عمق> قطر 3 برابر)
توقف عمق و سنسورها از حفر بیش از حد جلوگیری می کنند
از طریق سوراخ ها برای جلوگیری از دفن به مواد پشتیبان نیاز دارند
دستگاه های حفاری مدرن CNC روش های مختلف تنظیم عمق را برای انعطاف پذیری ارائه می دهند.
خنک کننده و روغن کاری
برای حفظ عمر ابزار و کیفیت سوراخ در حفاری CNC ضروری است:
سیستم های خنک کننده سیل برای حفاری عمومی
خنک کننده مه برای عملیات پر سرعت
خنک کننده های مبتنی بر روغن برای فلزات آهنی
خنک کننده های محلول در آب برای فلزات آلومینیوم و غیر آهنی
خنک کننده هوا برای برخی از کاربردهای چوب و پلاستیکی
انتخاب مناسب مایع خنک کننده اصطکاک را کاهش داده و گرما را از منطقه حفاری CNC حذف می کند.
تکنیک های متداول حفاری CNC
حفاری نقطه ای
یک تکنیک حفاری مقدماتی که باعث ایجاد یک تورفتگی کوچک برای هدایت بیت اصلی دریل ، جلوگیری از سرگردان و اطمینان از موقعیت دقیق سوراخ می شود. به طور معمول از یک مته نقطه 90 درجه یا 120 درجه استفاده می کند.
حفاری
یک روش حفاری برای سوراخ های عمیق که دریل به طور دوره ای برای پاک کردن تراشه ها جمع می شود و از گرفتگی و گرمای بیش از حد جلوگیری می کند. عمق پک بر اساس عمق مواد و سوراخ قابل برنامه ریزی است.
پیش بینی و ضدبندی
عملیات حفاری تخصصی که باعث ایجاد شکاف برای سرهای پیچ می شود. Countersinking یک شکاف مخروطی ایجاد می کند ، در حالی که ضدبندی یک شکاف استوانه ای با کف صاف ایجاد می کند.
درون یاج کلی
یک تکنیک حفاری پیشرفته که در آن حرکات دایره ای همراه با فید محور z باعث ایجاد سوراخ هایی بزرگتر از قطر مته می شود ، برای ایجاد سوراخ های با قطر بزرگ در حفاری مفید است.
بهره برداری
این فرآیند که اغلب با حفاری همراه است ، با استفاده از شیر ، موضوعات داخلی را ایجاد می کند. دستگاه های حفاری مدرن چرخش دوک نخ ریسی را با سرعت خوراک برای شکل گیری دقیق نخ همزمان می کنند.
حفره میکرو
حفاری تخصصی CNC برای سوراخ های بسیار کوچک (کمتر از قطر 1 میلی متر) که نیاز به سرعت دوک نخ ریسی ، تنظیمات سفت و سخت و کنترل دقیق برای جلوگیری از شکستگی ابزار در برنامه های حفاری ظریف دارد.
مواد و برنامه های حفاری CNC
فناوری حفاری CNC با طیف گسترده ای از مواد سازگار است و تقریباً در هر صنعت تولیدی برنامه هایی را پیدا می کند.
مواد پردازش شده با حفاری CNC
فلزات
حفاری CNC در پردازش انواع فلزات برتری دارد:
• آلومینیوم و آلیاژها
• فولاد (ملایم ، ضد زنگ ، ابزار)
• مس و برنج
• تیتانیوم و سوپر آلای
• چدن
پلاستیک
پلیمرها و پلاستیک های مختلف:
• اکریلیک و پلکسی گلاس
• نایلون و پلی پروپیلن
• PVC و ABS
• PEEK و PLASTICS ENGINEERING
• مواد کامپوزیت
چوب و کامپوزیت
محصولات چوبی طبیعی و مهندسی شده:
• چوب های سخت جامد
• تخته سه لا و MDF
• تخته ذرات
• مواد چند لایه
• کامپوزیت های پلاستیک چوب
مواد خاص
مواد پیشرفته نیاز به دقت:
• سرامیک و شیشه
• کامپوزیت های فیبر کربن
• فایبرگلاس
• گرافیت
• مواد کف

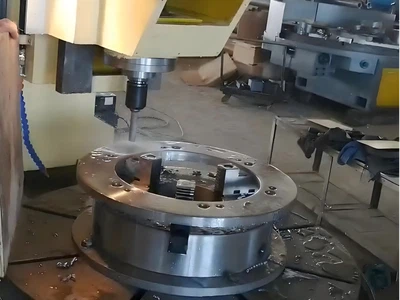

کاربردهای صنعت حفاری CNC
رشد بازار حفاری CNC
پیش بینی می شود بازار جهانی حفاری در CAGR 6.8 ٪ از سال 2023 تا 2030 رشد کند و ناشی از افزایش تقاضا برای اجزای دقیق در صنایع خودرو ، هوافضا و الکترونیک است.
هوافضا و دفاع
حفاری CNC در تولید هوافضا برای ایجاد سوراخ های دقیق در اجزای هواپیما ، قطعات موتور و عناصر ساختاری بسیار مهم است. این صنعت نیاز به دقت شدید (اغلب در 0.0005 پوند ") و تکرارپذیری برای اجزای مهم ایمنی دارد.
برنامه های کاربردی شامل حفاری هزاران سوراخ پرچ در سازه های بال ، ایجاد معابر دقیق سیستم سوخت و ماشینکاری اجزای موتور پیچیده است. حفاری تیتانیوم و مواد کامپوزیت در طراحی هواپیماهای مدرن از اهمیت ویژه ای برخوردار است تا ضمن حفظ قدرت ، وزن را کاهش دهد.
صنعت خودرو
بخش خودرو برای تولید انبوه بلوک های موتور ، اجزای انتقال ، قطعات شاسی و سیستم ترمز به حفر CNC متکی است. حفاری ضمن حفظ تحمل های محکم ، سرعت و قوام مورد نیاز برای تولید با حجم بالا را فراهم می کند.
تولید مدرن خودرو از مراکز حفاری که در خطوط تولید ادغام شده است ، اغلب با بارگذاری رباتیک/تخلیه برای عملکرد مداوم استفاده می کند. برنامه های کاربردی از سوراخ های پیچ ساده گرفته تا معابر روغن پیچیده در بلوک های موتور ، که در آن حفاری دقیق روغن کاری و عملکرد مناسب را تضمین می کند.
الکترونیک و ساخت PCB
تولید الکترونیک بستگی به حفاری برای ایجاد سوراخ های دقیق در تابلوهای مدار چاپی (PCB) دارد ، جایی که ویاس ریز و سوراخ های نصب شده باید به طور دقیق در کسری از میلی متر قرار بگیرند.
فناوری حفاری Micro CNC سوراخ هایی را به اندازه 0.05 میلی متر در PCB ایجاد می کند و باعث می شود مینیاتور سازی دستگاه های الکترونیکی باشد. دستگاه های حفاری برای الکترونیک اغلب دارای دوک های پر سرعت (حداکثر 150،000 دور در دقیقه) و سیستم های بینایی برای تراز هستند و از ثبت نام کامل بین لایه ها در PCB های چند لایه اطمینان می دهند.
ساخت و ساز و ماشین آلات سنگین
در ساخت تجهیزات ساختمانی ، حفاری CNC سوراخ های بزرگی و دقیقی را در اجزای ساختاری ، منیفولدهای هیدرولیک و قطعات ماشین آلات سنگین ایجاد می کند. این برنامه ها اغلب نیاز به حفاری CNC از مواد ضخیم و سوراخ های با قطر بزرگ دارند.
سیستم های حفاری برای این بخش به طور معمول بزرگتر است و قابلیت گشتاور بالاتر برای کنترل صفحات فولادی ضخیم و اعضای ساختاری دارد. بسیاری از آنها سرهای چند اسپیندل را برای حفاری همزمان سوراخ های متعدد ، به طور قابل توجهی افزایش بهره وری برای اجزای بزرگ دارند.
تولید دستگاه پزشکی
تولید دستگاه پزشکی نیاز به دقت استثنایی در حفاری دارد ، که اغلب با مواد عجیب و غریب مانند تیتانیوم ، فولاد ضد زنگ و پلاستیک های درجه پزشکی برای ابزارها ، کاشت ها و تجهیزات تشخیصی کار می کند.
حفاری CNC سوراخ های دقیقی را در ابزارهای جراحی ، پیچ های استخوان و اجزای کاشت ایجاد می کند که در آن دقت بعدی به طور مستقیم بر ایمنی بیمار و عملکرد دستگاه تأثیر می گذارد. صنعت پزشکی همچنین از میکرو حفاری برای معابر کوچک سیال در تجهیزات تشخیصی و سیستم های تحویل دارو استفاده می کند.
مزایای حفاری CNC در صنایع
دقت برتر
حفاری به تحمل های محکم به اندازه 0.001 میلی متر پوند دست می یابد ، و اطمینان حاصل می کند که قطعات کاملاً در کنار هم قرار می گیرند و عملکردی را که در تمام برنامه ها طراحی شده است ، دارند.
تکرارپذیری استثنایی
حفاری CNC نتایج یکسان را در هزاران قسمت تولید می کند ، برای تولید انبوه و تولید خط مونتاژ بسیار مهم است.
افزایش بهره وری
حفاری خودکار CNC سریعتر و طولانی تر از روشهای دستی عمل می کند ، با کاهش زمان تنظیم بین مشاغل و حداقل خرابی.
تطبیق پذیری
حفاری با مواد مختلف و انواع سوراخ ، از میکرو حفاری در الکترونیک گرفته تا سوراخ های قطر بزرگ در فولاد سازه سازگار است.
راندمان هزینه
در حالی که سرمایه گذاری اولیه بیشتر است ، حفاری باعث کاهش هزینه های نیروی کار ، زباله های مادی و کار مجدد در مقایسه با روش های حفاری دستی می شود.
قابلیت های پیچیده
حفاری با تکنیک های دستی ، الگوهای پیچیده ، زاویه ها و عمق را که غیرممکن یا غیر عملی خواهد بود ، کنترل می کند.
پیشرفت های اخیر در حفاری CNC
فناوری حفاری CNC همچنان در حال تحول است و شامل مواد جدید ، نرم افزاری و نوآوری های سخت افزاری برای دیدار با تولید در حال رشد استemands
AI و ادغام یادگیری ماشین
هوش مصنوعی با فعال کردن نگهداری پیش بینی ، کنترل تطبیقی و بهینه سازی فرآیند ، حفاری را تغییر می دهد. الگوریتم های AI داده های سنسور را از عملیات حفاری به:
قبل از بروز خرابی ، سایش ابزار را تشخیص دهید
فیدها و سرعتها را در زمان واقعی بهینه کنید
پیش بینی و جلوگیری از برخورد احتمالی
در هنگام حفاری تغییرات مواد را جبران کنید
به طور مداوم فرایندها را بر اساس داده های تاریخی بهبود بخشید
سیستم های یادگیری ماشین اکنون می توانند برنامه های حفاری بهینه را به طور خودکار از مدل های CAD تولید کنند ، زمان برنامه نویسی را کاهش داده و باعث بهبود کارایی ابزار ابزار شوند.
فناوری اسپیندل با سرعت بالا
پیشرفت های اخیر در طراحی اسپیندل سرعت حفاری را به ارتفاعات جدید سوق داده است که سیستم های مدرن به دست می آیند:
برای حفاری میکرو تا 150،000 دور در دقیقه سرعت می یابد
تعادل بهبود یافته و لرزش در سرعت زیاد
ثبات حرارتی برای عملکرد مداوم در طول طولانی
سیستم های دوک نخ ریسی سریع برای کاهش زمان تنظیم
سنسورهای یکپارچه برای نظارت در زمان واقعی شرایط حفاری
این دوک های با سرعت بالا باعث افزایش سریعتر مواد در حفاری CNC می شوند و در عین حال دقت را حفظ می کنند ، به طور قابل توجهی بهره وری را برای کاربردهای تولید میکرو و در مقیاس بزرگ افزایش می دهند.
تکنیک های نوآورانه حفاری CNC
حفاری CNC با کمک لیزر
این روش با ترکیب فناوری لیزر با حفاری سنتی ، مواد موجود در محل حفاری را گرم می کند ، نیروهای برش را کاهش می دهد و عمر ابزار را گسترش می دهد.
به ویژه برای مواد سخت مانند سرامیک و سوپر آلوها مؤثر است ، حفاری با کمک لیزر می تواند ضمن بهبود کیفیت سوراخ ، میزان خوراک را 30-50 ٪ افزایش دهد.
خدمات سفارشی سازی محصول
این تکنیک نوآورانه از نیتروژن مایع یا دی اکسید کربن برای خنک کردن منطقه برش در حین حفاری استفاده می کند و باعث کاهش درجه حرارت صدها درجه می شود.
خنک کننده کرایوژنیک عمر ابزار را 200-300 ٪ در مواد دشوار با ماشین افزایش می دهد ، سطح سطح را بهبود می بخشد و تنش های باقیمانده در کاربردهای حفاری را کاهش می دهد.
سرویس نمونه رایگان
سیستم های پیشرفته 5 محوره ، حفاری CNC را در زاویه های ترکیبی بدون تغییر مجدد قطعه کار امکان پذیر می کنند و امکانات جدیدی را برای هندسه های قسمت پیچیده باز می کنند.
این فناوری چندین مجموعه را از بین می برد ، هزینه های ثابت را کاهش می دهد و دقت در حفاری اجزای هوافضا ، قالب ها و مجامع پیچیده را بهبود می بخشد.
ادغام دیجیتال و صنعت 4.0
دستگاه های حفاری CNC در حال تبدیل شدن به مؤلفه های اصلی در کارخانه های هوشمند هستند که از طریق صنعت 4.0 به سیستم های تولید گسترده تر متصل می شوند:
اتصال IoT
دستگاه های حفاری CNC داده های عملکرد در زمان واقعی را به سیستم های نظارت متمرکز برای نظارت از راه دور و بهینه سازی منتقل می کنند.
برنامه نویسی مبتنی بر ابر
برنامه های حفاری CNC در ابر ذخیره و مدیریت می شوند و امکان دسترسی از هر مکان و ساده سازی کنترل نسخه را فراهم می کنند.
دوقلوهای دیجیتال
ماکت های مجازی سیستم های حفاری قبل از شروع تولید فیزیکی امکان شبیه سازی ، آزمایش و بهینه سازی را فراهم می کنند.
خطوط تولید یکپارچه
دستگاه های حفاری با سایر تجهیزات موجود در خط تولید برای گردش کار یکپارچه و کار با مواد خودکار ارتباط برقرار می کنند.
روندهای آینده در حفاری CNC
مینیاتوریزاسیون و خرد کردن
از آنجا که الکترونیک و دستگاه های پزشکی همچنان در حال کوچک شدن هستند ، فن آوری حفاری برای ایجاد سوراخ های کوچکتر از نظر پتانسیل به قطر 0.01 میلی متر با دقت شدید پیش می رود. مواد جدید ابزار و طرح های دوک نخ ریسی این قابلیت های میکرو حفاری را فعال می کنند.
افزایش اتوماسیون
سیستم های حفاری آینده با بارگذاری/تخلیه روباتیک ، تغییر ابزار اتوماتیک و قابلیت های خود کالیبراسیون ، استقلال بیشتری دارند. ساخت چراغ های خارج-حفاری در جایی که 24/7 با حداقل مداخله انسانی کار می کند ، شایع تر می شود.
شیوه های حفاری پایدار CNC
نگرانی های زیست محیطی باعث توسعه دستگاه های حفاری با انرژی بیشتر ، سیستم های بازیافت خنک کننده و مواد ابزار با طول عمر طولانی تر می شود. تکنیک های حفاری خشک که خنک کننده را به طور کامل از بین می برد ، تصویب گسترده تری برای برنامه های خاص به دست می آورد.
پردازش مواد پیشرفته
از آنجا که مواد جدید مانند کامپوزیت های گرافن ، کف فلزی و سرامیک های پیشرفته وارد تولید می شوند ، فناوری حفاری تکنیک های تخصصی را برای پردازش این مواد به طور مؤثر ضمن حفظ دقت و کیفیت ، تکامل می بخشد.
راه حل نهایی
ایمنی حفاری CNC اقدامات احتیاطی برای عملکرد ایمن
تجهیزات محافظ شخصی
همیشه در حین عملیات حفاری ، عینک ایمنی ، محافظت از شنوایی و لباس مناسب را بپوشید.
نگهبان ماشین
اطمینان حاصل کنید که تمام نگهبانان ایمنی قبل از شروع حفاری در محل و کاربردی هستند.
تأیید برنامه
همیشه برنامه های حفاری را شبیه سازی کنید تا قبل از اجرای آنها ، برخوردهای احتمالی را بررسی کنید.
توقف اضطراری
موقعیت دکمه های توقف اضطراری و نحوه استفاده از آنها را در هنگام اضطراری حفاری CNC بدانید.
دست زدن به مواد
از تکنیک های بلند کردن یا تجهیزات مناسب برای قطعه های سنگین در تنظیمات حفاری استفاده کنید.
آموزش دوبارهشفابخشی
فقط پرسنل آموزش دیده باید پس از صدور گواهینامه مناسب ، تجهیزات حفاری را اداره کنند.
تعمیر و نگهداری حفاری CNC
تجهیزات خود را در شرایط عالی نگه دارید
نگهداری روزانه
ساخت تراشه تمیز از منطقه حفاری
سطح خنک کننده و کیفیت را بررسی کنید
برای آسیب رساندن به دارندگان ابزار را بازرسی کنید
عملکرد مناسب ویژگی های ایمنی را تأیید کنید
نگهداری هفتگی
راهنمای روغن کاری و قطعات متحرک
برای نویز یا لرزش غیرمعمول ، دوک نخ ریسی را بررسی کنید
اندازه گیری عمق حفاری کالیبراسیون
نگهداری ماهانه/سالانه
فیلترها را در سیستم خنک کننده جایگزین کنید
بررسی های تراز دوک نخ ریسی را انجام دهید
صحت موقعیت یابی محور را تأیید کنید
خدمات حرفه ای اجزای مهم
عیب یابی حفاری CNC
مسائل و راه حل های مشترک
کیفیت پایین سوراخ
علل و راه حل های احتمالی:
- ابزارهای کسل کننده: بیت های مته را جایگزین یا تیز کنید
- سرعت/فید نادرست: پارامترهای حفاری را تنظیم کنید
- خنک کننده کافی: سیستم تحویل خنک کننده را بررسی کنید
شکستگی ابزار
علل و راه حل های احتمالی:
- نرخ خوراک بیش از حد: کاهش خوراک در برنامه حفاری
- لکه های سخت مواد: سرعت دوک نخ ریسی را به طور موقت
- Runout Chuck: نگهدارنده ابزار را بررسی و تنظیم کنید
موقعیت یابی نادرست
علل و راه حل های احتمالی:
- حرکت قطعه کار: بستن بستن برای حفاری CNC
- کالیبراسیون دستگاه: کالیبراسیون محور را انجام دهید
- خطای برنامه: مختصات حفاری CNC را تأیید کنید
لرزش بیش از حد
علل و راه حل های احتمالی:
- اجزای شل: تمام اتصال دهنده ها را محکم کنید
- اسپیندل نامتعادل: تعادل اسپیندل را بررسی کنید
- پارامترهای نادرست: سرعت/خوراک حفاری را بهینه کنید
مسائل تخلیه تراشه
علل و راه حل های احتمالی:
- خنک کننده ناکافی: جریان خنک کننده را افزایش دهید
- pecking نادرست: چرخه پک حفاری را تنظیم کنید
- هندسه ابزار اشتباه: از مته با فلاکت بهتر استفاده کنید
سوالات متداول در مورد حفاری CNC
تفاوت بین حفاری CNC و فرز CNC چیست؟
در حالی که هر دو فرآیند تولیدی تفریحی هستند ، حفاری CNC به طور خاص برای ایجاد سوراخ طراحی شده است ، با استفاده از ابزارهای برش چرخشی که به صورت محوری به داخل مواد حرکت می کنند. آسیاب CNC متنوع تر است ، با استفاده از ابزارهای چرخشی که می توانند در امتداد چندین محور حرکت کنند تا مواد را از زوایای مختلف حذف کنند ، شکل ها و ویژگی های پیچیده ای را فراتر از سوراخ ها ایجاد کنند. دستگاه های حفاری CNC اغلب پیکربندی های ساده تری دارند که بر روی ایجاد سوراخ متمرکز شده اند ، در حالی که دستگاه های آسیاب قابلیت حرکت محور بیشتری را ارائه می دهند.
حفاری CNC در مقایسه با حفاری دستی چقدر دقیق است؟
حفاری دقت قابل توجهی بالاتر از حفاری دستی دارد. در حالی که حفاری دستی به طور معمول تحمل 0.1 میلی متر تا 0.5 میلی متر پوند را به دست می آورد ، حفاری بسته به دقت و تنظیم دستگاه می تواند تحمل 0.001 میلی متر تا 0.01 میلی متر را داشته باشد. علاوه بر این ، حفاری CNC قابلیت تکرار به مراتب بهتر را با نتایج یکسان در هزاران سوراخ فراهم می کند ، در حالی که نتایج حفاری دستی بر اساس مهارت و خستگی اپراتور متفاوت است.
چه عواملی سرعت و خوراک بهینه را برای حفاری CNC تعیین می کنند؟
چندین عامل بر سرعت حفاری و نرخ خوراک تأثیر می گذارد ، از جمله: مواد حفر شده (سختی ، چقرمگی ، خواص حرارتی) ، مواد بیت مته و پوشش ، قطر سوراخ و عمق و قابلیت های دستگاه. مواد سخت تر به طور کلی به سرعت و خوراک آهسته تر در حفاری نیاز دارند ، در حالی که مواد نرم تر می توانند سریعتر حفر شوند. مته های قطر کوچکتر در حفاری به سرعت بیشتری نیاز دارند اما خوراک کمتری دارند ، در حالی که دریل های بزرگتر با سرعت کمتری با فیدهای بالاتر کار می کنند. در دسترس بودن خنک کننده و پوشش ابزار همچنین بر پارامترهای بهینه تأثیر می گذارد.
آیا حفاری CNC می تواند با زاویه ای سوراخ ایجاد کند؟
بله ، حفاری بسته به پیکربندی دستگاه می تواند سوراخ هایی را در زوایای مختلف ایجاد کند. دستگاه های حفر اولیه 3 محوره می توانند با کج کردن قطعه کار با استفاده از وسایل ، سوراخ های زاویه دار را حفر کنند ، اگرچه این امر نیاز به تنظیم دقیق دارد. ماشینهای حفاری 4 محور و 5 محور پیشرفته تر می توانند دوک نخ ریسی را در زوایای مرکب نسبت به قطعه کار قرار دهند و این امکان را فراهم می کند که سوراخ های زاویه دار پیچیده ای را بدون استفاده مجدد از مواد فراهم کند. این توانایی به ویژه در کاربردهای هوافضا و قالب سازی که در آن حفاری سوراخ های زاویه دار متداول است ، بسیار ارزشمند است.
یک ابزار حفاری معمولی CNC چه مدت طول می کشد؟
عمر ابزار در حفاری بر اساس چندین عامل متفاوت است: مواد حفر شده ، مواد ابزار ، پارامترهای برش ، استفاده از خنک کننده و عمق سوراخ. مته های فولادی با سرعت بالا (HSS) برای حفاری ممکن است صدها سوراخ آلومینیوم اما فقط ده ها در فولاد ضد زنگ دوام داشته باشد. ابزارهای کاربید در برنامه های حفاری مشابه می توانند 5-10 برابر بیشتر از HSS باشند. با پارامترهای مناسب و خنک کننده ، مته های کاربید ممکن است به 5000-10،000 سوراخ در آلومینیوم یا 1000-3،000 سوراخ در فولاد دست یابند. پوشش های پیشرفته مانند TIALN می توانند با کاهش اصطکاک و ایجاد گرما ، عمر ابزار حفاری را گسترش دهند.
حداکثر عمق قابل دستیابی با حفاری CNC چیست؟
حداکثر عمق حفاری CNC به قابلیت های دستگاه ، ابزار و مواد بستگی دارد. برای حفاری استاندارد با دریل های پیچ و تاب ، عمق عملی به طور کلی محدود به 3-5 برابر قطر سوراخ با استفاده از روش های معمولی است. برای سوراخ های عمیق تر (حداکثر 30 برابر قطر یا بیشتر) ، از تکنیک های تخصصی حفاری مانند حفاری اسلحه یا حفاری سوراخ عمیق استفاده می شود. این روشها از ابزارهای تخصصی با کانال های خنک کننده داخلی و سیستم های تخلیه تراشه استفاده می کنند و این امکان را برای حفاری سوراخ های عمیق و مستقیم در موادی مانند فولاد ، تیتانیوم و سوپر آلو برای کاربردهایی مانند سیلندرهای هیدرولیک و بشکه های سلاح گرم فراهم می کند.
